Redis 底层数据结构：SDS、dict、quicklist、listpack、skiplist、intset

学完 Redis 常见数据类型之后，很容易产生一个误会：

Redis 底层数据结构：SDS、dict、quicklist、listpack、skiplist、intset

学完 Redis 常见数据类型之后，很容易产生一个误会：

String 就是字符串，Hash 就是哈希表，List 就是链表，Set 就是集合，ZSet 就是跳表。

这句话只对了一半。

Redis 对外暴露的是业务友好的类型，但在内部，它会根据数据规模、元素大小、访问方式切换不同底层结构。也就是说，Redis 的关键不是”每种类型固定对应一种结构”，而是：

对外给你稳定语义，对内选择更省内存、更稳延迟的结构。

写作设定

  • 主题：Redis 常见底层数据结构，以及它们为什么会被 Redis 组合使用。
  • 受众：已经会用 Redis 常见数据类型，但还没有系统读过源码的工程师。
  • 核心问题：为什么同一个 Redis 类型，在不同数据规模下会对应不同底层结构？
  • 贯穿例子：电商系统里的商品缓存、购物车、收藏集合、排行榜、浏览记录和签到。

问题链：Redis 为什么需要这么多结构

先把整篇文章的问题链摊开：

  1. 最初我们只想要简单命令：GET product:10086、HGET cart:u1 sku1、ZREVRANGE rank 0 9。
  2. 问题出现了：同样是”存数据”，有的更看重点查，有的更看重排序，有的更看重头尾追加，有的更看重小对象省内存。
  3. Redis 引入对象层：用 type 保持外部语义稳定，用 encoding 记录当前内部编码。
  4. 这解决了”命令稳定但结构可变”的问题：小对象可以紧凑存，大对象可以通用存。
  5. 新问题是：每种底层结构都有边界，比如紧凑结构省内存但不适合无限增长，哈希表查找快但扩容会带来迁移成本。
  6. 于是 Redis 又在具体结构里继续做折中：SDS 解决字符串安全，dict 做渐进式 rehash，quicklist 折中链表和连续内存，listpack 替代 ziplist 的连锁更新风险，skiplist 服务范围排序，intset 服务小整数集合。

这条链比”背结构名”更重要。因为线上真正的问题通常不是”Redis 用了什么结构”，而是：

这个 key 当前为什么用这个编码？它的规模变大后会切到哪里？切换和迁移会不会制造延迟？

概念卡：先建立一张地图

业务命令
-> Redis 对外类型
-> redisObject.type / redisObject.encoding
-> 真实底层结构
-> 时间复杂度、内存占用、延迟稳定性
Redis 底层结构分层图

先记住这张分层图：客户端看到的是类型，Redis 内部维护的是对象层和真实结构层。后面讲 SDS、dict、quicklist、skiplist，本质上都在解释这三层是怎么配合的。

再看一版 Mermaid 心智图：

03 底层数据结构 图 1

一、先区分”类型”和”结构”

客户端看到的是 Redis 类型：

  • String
  • Hash
  • List
  • Set
  • ZSet
  • Stream

但 Redis 内部不是直接把这些名字当成最终存储方式。它有一个对象层，常用 redisObject 来理解：对象里记录 type、encoding 和 ptr。

type 告诉 Redis：这个值对外是什么类型。encoding 告诉 Redis：当前这个值内部用什么编码。ptr 指向真正承载数据的底层结构。

这带来一个很重要的能力：同一种外部类型，可以在不同阶段使用不同底层结构。

例如一个很小的 Hash，字段少、值也短，用 listpack 这类紧凑结构更省内存；等字段变多、元素变大，再切到真正的哈希表。这样 Redis 就不用在”小对象很多”的场景里浪费大量指针、桶数组和元数据。

03 底层数据结构 图 2

所以学习底层结构的核心问题不是”背每个结构长什么样”，而是问：

Redis 为什么要在这个场景选择它？它解决了什么成本，又留下了什么边界？

二、SDS：让字符串带上长度和容量

Redis 用 C 写成，但它没有直接用 C 字符串承载所有字符串，而是设计了 SDS。

普通 C 字符串像一张没有标签的纸条。你想知道它多长，只能从头数到 \0。如果字符串中间本来就有 \0，C 字符串还会误以为结束了。追加内容时，也要程序员自己保证空间足够，否则容易溢出。

SDS 像一个带标签的文件袋。袋子上写着：

  • len：已经用了多少；
  • alloc：总共分配了多少；
  • flags：当前 SDS 属于哪种头部类型；
  • buf：真正的数据。

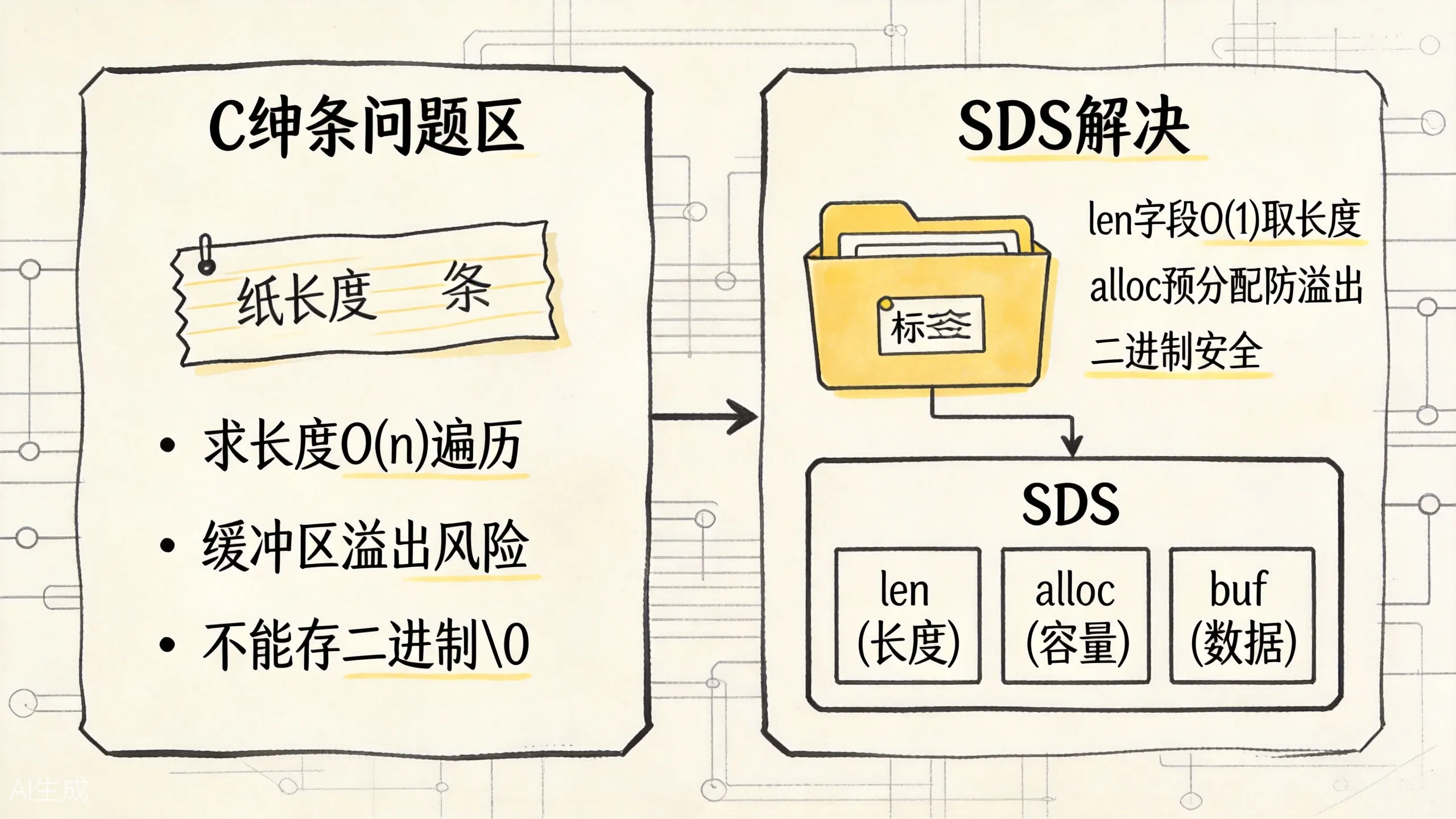

Redis SDS 结构优势

上图对比了 C 字符串的问题和 SDS 的解决方案。核心差异在于：SDS 用 len 字段实现 O(1) 取长度，用 alloc 预分配防止溢出，同时支持二进制安全。

这样一来，获取长度是 O(1)，不用每次遍历。追加内容前也可以先看剩余空间够不够，不够再扩容。由于 SDS 用 len 判断数据长度，所以它可以保存二进制内容，不怕中间出现 \0。

03 底层数据结构 图 3

在电商系统里，商品详情 JSON、session token、缓存值、key 名本质上都离不开字符串。SDS 的意义不是”字符串更高级”，而是让 Redis 能安全、高效、二进制友好地处理大量字符串。

SDS 还有一个容易被忽视的设计：不同大小的字符串使用不同头部类型。小字符串不需要很大的 len / alloc 字段，大字符串再用更大字段。这就是 Redis 一贯的思路：

小数据尽量省，大数据再通用。

String 对象还会有 int、embstr、raw 等编码。一个可以用整数表示的值，可能直接走整数编码；很短的字符串可能用 embstr 把对象头和 SDS 放在一块连续内存里；变长或修改频繁后再走 raw。这不是改变 String 的业务语义，而是在内部减少内存分配次数和碎片。

三、dict：哈希查找之外，更重要的是渐进式 rehash

Redis 的全局 key 空间，本质上由字典结构承载。Hash 类型在大规模字段场景下，也会走哈希表。

哈希表最常见的价值是 O(1) 查找。但 Redis 的 dict 更值得学的是渐进式 rehash。

哈希表元素越来越多时，需要扩容。如果一次性把旧表所有元素搬到新表，主线程会被长时间占住。Redis 不希望某一刻突然停下来搬家，于是 dict 里保留两张表：ht[0] 和 ht[1]。

正常情况下只用 ht[0]。需要 rehash 时，Redis 分配 ht[1]，然后不是一次性搬完，而是在后续增删改查过程中顺手迁移一部分桶。旧表和新表会短暂并存，直到旧表清空。

这就像超市搬仓库，不是关门一天全部搬完，而是每天营业时顺手把一个货架迁到新仓库。

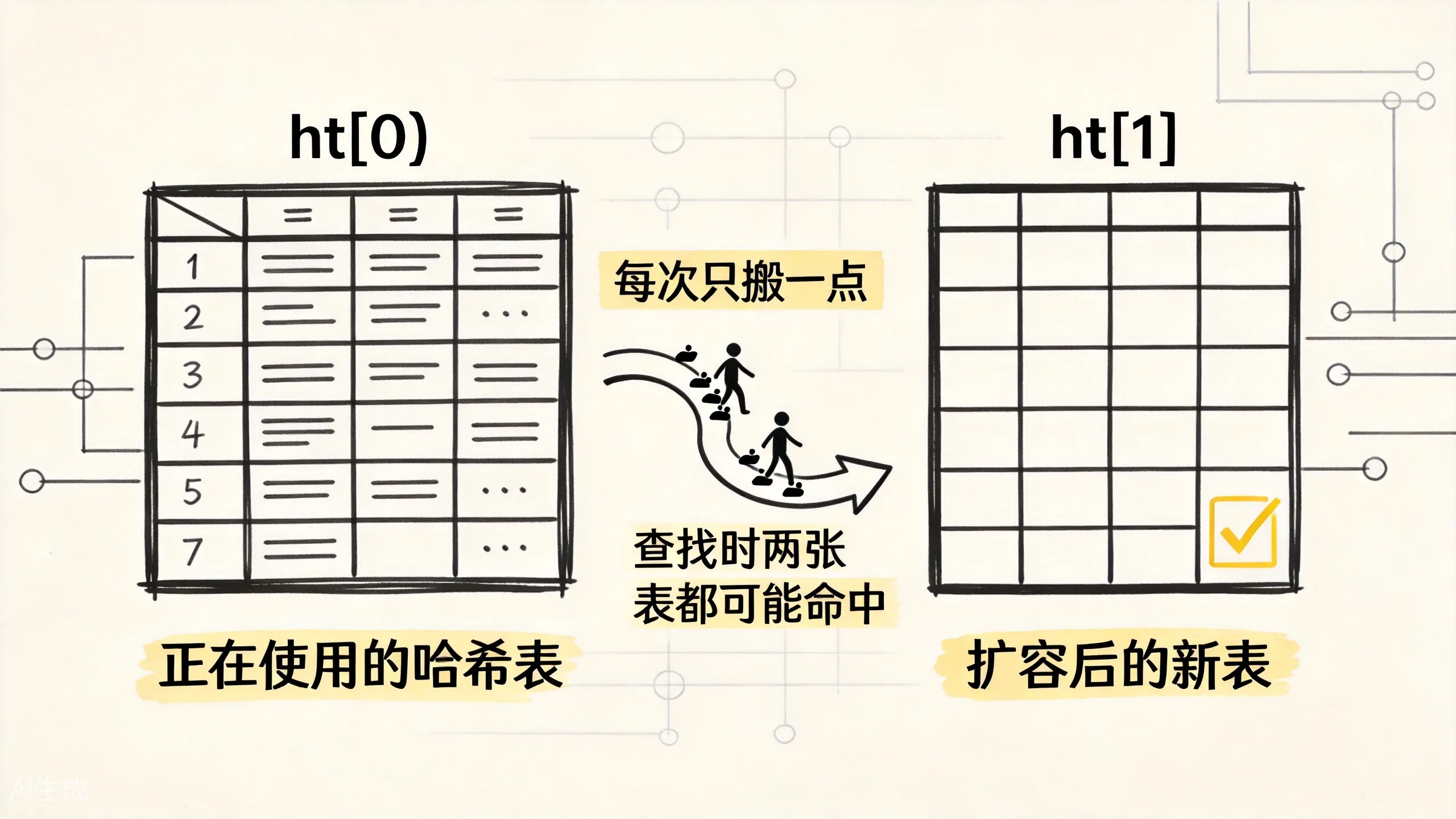

Redis 渐进式 rehash

上图展示了渐进式 rehash 的过程：旧表和新表短暂并存，每次增删改查时顺手迁移一部分桶，直到旧表清空。这样避免了主线程被一次性全量迁移卡住。

03 底层数据结构 图 4

这个设计解决的是延迟尖刺问题。Redis 单线程主路径最怕长时间大操作。渐进式 rehash 把大成本拆散，让每次请求分摊一点。

在排查线上问题时，如果 key 空间快速增长，或者 Hash 字段突然变多，rehash 可能叠加 fork、AOF、过期删除等动作，形成延迟毛刺。理解 dict 后，你就不会只说”Redis 哈希表很快”，而会继续追问：

它现在是不是正在搬迁？

四、quicklist：List 不再是纯链表

很多人把 Redis List 想成双向链表。早期可以这么理解，但后来 Redis 选择了 quicklist。

纯链表的优点是头尾插入删除很快，缺点是每个节点都要指针，内存不够紧凑。纯连续数组的优点是紧凑，缺点是头部插入删除成本高。

quicklist 取了一个折中：外层是双向链表，链表每个节点里不是只放一个元素，而是放一个紧凑列表。现代 Redis 中，这个紧凑列表通常是 listpack。

可以把 quicklist 想成一串文件夹。文件夹之间用链条连起来，每个文件夹里装一小叠纸条。移动文件夹方便，纸条又不是每张都单独占一个链表节点。

03 底层数据结构 图 5

在电商系统中，最近浏览记录、简单任务队列、操作日志片段都可能用 List 表达。quicklist 的价值是让这些列表既能高效做头尾操作，又不至于在大量小元素时浪费太多内存。

它的边界也很清楚：List 仍然不适合深分页和复杂查询。如果你把一个用户几年浏览历史全塞进一个超长 List，然后频繁从中间或很深的位置读，Redis 不会因为 quicklist 就变成搜索引擎。

五、listpack：解决紧凑结构里的连锁更新

listpack 是 Redis 里很重要的紧凑结构。它常被拿来和 ziplist 对比。

ziplist 的目标是省内存，把很多小元素连续放在一块内存里。但它有一个麻烦：某个元素变大后，可能导致后面元素记录”前一个元素长度”的字段也变大，进而连锁更新一串元素。这种连锁更新会制造不可控延迟。

listpack 保留了紧凑布局的优点，但去掉了容易引发连锁更新的设计。它更关注当前元素长度的编码，避免一个元素变化把后面一串元素都拖下水。

03 底层数据结构 图 6

在 Redis 7.0 之后，很多原来使用 ziplist 的地方逐步转向 listpack。官方命令文档里，OBJECT ENCODING 已经能看到 String 的 raw、embstr、int，Hash / List / Set / ZSet 的 listpack，Set 的 intset / hashtable，ZSet 的 skiplist，Stream 的 stream 等编码。官方内存优化文档也明确强调，小聚合类型会优先使用紧凑编码，并由 hash-max-listpack-*、set-max-listpack-*、zset-max-listpack-* 这类配置控制阈值。

这里有一个版本边界要记住：

  • Redis 早期大量使用 ziplist 表达小 Hash、小 ZSet 等紧凑结构；
  • Redis 3.2 之后 List 从 ziplist / linkedlist 演进到 quicklist；
  • Redis 7.0 之后，ziplist 逐步被 listpack 替代；
  • Redis 7.2 之后，小 Set 除了 intset，也可以使用 listpack 这类紧凑编码。

这体现的是 Redis 对延迟稳定性的追求：省内存很重要，但不能为了省内存引入偶发的大抖动。

在小 Hash、小 ZSet、List 节点、Stream 内部块等场景里，listpack 都可能出现。你不需要每次都手动选择它，但理解它能帮助你理解 Redis 为什么总在”小对象”和”大对象”之间做编码切换。

六、skiplist：ZSet 为什么能既查分数又排范围

ZSet 的业务语义是”成员 + 分数 + 排序”。例如商品热度榜：

ZINCRBY product:hot_rank 1 product:10086
ZREVRANGE product:hot_rank 0 9 WITHSCORES

这个场景有两个需求：按成员快速找到分数，按分数快速做排序和范围查询。

只用哈希表，按成员查很快，但按分数排序不自然。只用有序链表，范围遍历可以，但查找和插入会变慢。Redis 的 ZSet 在大规模编码下通常使用 dict + skiplist 的组合：dict 负责成员到分数的快速定位，skiplist 负责按分数有序访问。

跳表可以理解为多层有序链表。最底层是完整链表，上面几层是快速通道。查找时先从高层大步跳，接近目标后再往下走。它不像平衡树那样需要复杂旋转，实现相对简单，范围遍历也很自然。

03 底层数据结构 图 7

ZSet 选择 skiplist，不是因为跳表在所有场景都绝对优于树，而是它非常适合 Redis 的需求：实现简单、范围查询方便、插入删除平均复杂度好，和 dict 组合后能同时满足点查和排序。

小 ZSet 则通常先用 listpack。因为当元素很少时，维护一整套 dict + skiplist 的指针和元数据不划算。只有当成员数量或元素大小超过阈值后，Redis 才切到更通用的结构。

七、intset：小整数集合先别急着上哈希表

Set 如果元素都是整数，并且数量不大，Redis 可以用 intset。

intset 像一本排好序的号码本。它用连续内存保存整数，元素有序，不重复。因为没有哈希表那么多桶和指针，小集合时非常省内存。

intset 还有动态位宽升级。假设一开始集合里都是很小的整数，用较小位宽就够；后来插入一个更大的整数，原有编码装不下，就整体升级到更宽的编码。

这个设计的取舍很典型：小数据时省内存，插入大整数时可能有升级成本。Redis 通过阈值控制，超过规模或元素类型不适合时，就切换到哈希表。

在电商里，如果某个小范围状态集合只存整数 ID，intset 很合适。但如果集合很大，或者成员是字符串商品 ID，就该交给 hashtable。Redis 7.2 之后，小 Set 还可能使用 listpack 编码，所以读 OBJECT ENCODING 时不要只记”Set 不是 intset 就是 hashtable”，要结合版本看。

八、Stream 和 rax：为什么消息流不只是一条 List

虽然本文重点放在 SDS、dict、quicklist、listpack、skiplist、intset，但 Stream 也值得顺手放进这张地图里。

Stream 对外看起来像”可追加的消息列表”，但它不只是 List。消息流需要：

  • 按 ID 有序追加；
  • 按 ID 范围读取；
  • 支持消费组和 pending entries；
  • 在大量小消息下尽量省内存。

所以 Redis Stream 底层会用 radix tree，也就是 rax，来按消息 ID 组织索引；每个节点里的消息内容则可以用 listpack 这种紧凑结构承载。

这再次说明一件事：Redis 不是为了炫技而堆结构，而是在每个业务语义背后拆需求。List 更适合头尾队列，Stream 更适合带 ID、可确认、可范围扫描的消息流。

九、把业务类型、编码和结构放回一张表

下面这张表不是用来死背的，而是用来建立排查直觉：

对外类型小规模常见编码大规模常见编码主要底层结构要解决的问题
Stringint / embstrrawSDS长度 O(1)、扩容安全、二进制安全
Hashlistpackhashtablelistpack / dict小对象省内存，大对象点查稳定
Listquicklistquicklistquicklist + listpack头尾操作和内存紧凑折中
Setintset / listpackhashtableintset / listpack / dict小整数或小集合省内存，大集合查找稳定
ZSetlistpackskiplistlistpack / dict + skiplist小排行省内存，大排行兼顾点查和范围
Streamstreamstreamrax + listpack按 ID 追加、范围读取、消费组

更动态地看，是下面这条切换路径：

03 底层数据结构 图 8

如果你只记住”类型 -> 结构”的静态映射，很快就会被版本差异和编码切换绕晕。更好的记忆方式是：

Redis 会先问数据规模，再问访问模式，最后才决定结构。

十、怎么在实战中观察这些结构

平时你不需要猜一个 key 当前用什么编码，可以直接用：

OBJECT ENCODING product:10086
OBJECT ENCODING cart:u1
OBJECT ENCODING product:hot_rank

还可以配合：

MEMORY USAGE product:10086
TYPE product:10086
HLEN cart:u1
LLEN history:u1
ZCARD product:hot_rank

这些命令能帮你回答三个很实际的问题：

  1. 这个 key 对外是什么类型？
  2. 它当前内部是什么编码？
  3. 它是否已经大到可能影响内存、慢查询、迁移或持久化？

比如一个 Hash 原本是 listpack，字段越来越多后切到 hashtable，这是正常演进；但如果它继续膨胀成一个大 key，问题就不再是”编码对不对”，而是业务建模需要拆分。

十一、初学者最容易混淆的几个点

1. Hash 类型不等于哈希表

Hash 是对外类型，hashtable 是一种内部编码。小 Hash 为了省内存，可能先用 listpack。

2. List 不等于普通链表

现代 Redis List 的核心是 quicklist。它不是”一个元素一个链表节点”，而是链表节点里装一段紧凑内存。

3. ZSet 不等于只有跳表

大 ZSet 通常是 dict + skiplist：dict 负责按成员定位，skiplist 负责按分数排序。小 ZSet 可以先用 listpack。

4. intset 不是 Set 的唯一小对象方案

intset 适合小整数集合。Redis 7.2 之后，小 Set 还可能用 listpack。字符串成员、大集合、复杂访问最终仍会走 hashtable。

5. 编码切换不是免费的

切换通常发生在写入路径上。它解决长期性能和内存问题，但某一次触发切换的写入可能会承担转换成本。线上排查延迟毛刺时，编码切换、大 key、rehash、持久化和过期删除要放在一起看。

十二、收束：Redis 底层结构的真正主线

最后用一张心智表收束：

  • String 依赖 SDS，解决长度、扩容和二进制安全；
  • 全局 key 空间和大 Hash 依赖 dict，核心是渐进式 rehash；
  • List 依赖 quicklist，折中链表操作和内存紧凑；
  • 小 Hash、小 ZSet、List 节点、Stream 块常见 listpack，减少紧凑结构的连锁更新；
  • ZSet 大规模场景依赖 dict + skiplist，同时满足点查和范围排序；
  • 小整数 Set 使用 intset，先省内存，规模变大或类型不适合再切换；
  • Stream 使用 rax + listpack，把按 ID 索引和紧凑消息块组合起来。

Redis 底层结构的主线不是”用了哪些数据结构”，而是：

同一个业务语义，在不同数据规模下需要不同实现；Redis 用对象编码把这种切换藏在内部，让外部命令保持稳定。

理解这一层以后，再看 Redis 为什么快、为什么怕大 key、为什么会有编码阈值、为什么慢查询有时来自结构迁移，就会自然很多。
